Насадки для стандартных конвейерных цепей Renold
Стандартные насадки для конвейерных цепей представляют собой отдельные элементы, прикрепляемые к базовой цепи, чтобы приспособить ее к конкретному назначению в качестве средства транспортировки. Насадки могут составлять неотъемлемую часть пластины звена или могут быть встроены в цепь в качестве замены обычного звена. Другие крепления (в зависимости от типа) прикрепляются к пластинам цепи с помощью выступающей или угловой сварки на одной или обеих сторонах цепи.

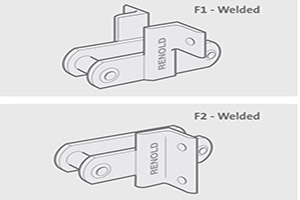

F Накладки внешние или внутренние
F Насадки обеспечивают ровную поверхность под прямым углом к пластине цепи. Они используются для фиксации толкателей, скребков и т. Д.
K Насадки внешние и внутренние
K-насадки обеспечивают платформу, параллельную линии цепи и оси опорного пальца. Они используются для крепления планок, скребков, ковшей и т. Д. К цепи

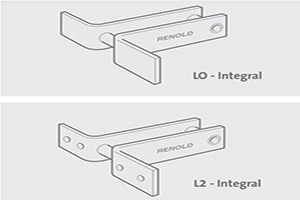

L насадки
L Насадки выполнены за одно целое с внешними пластинами цепи. Обычно они имеют одно или два отверстия (предпочтительно L2), но для использования со скребками они могут поставляться без отверстий и с коробками различной ширины (тип LO).

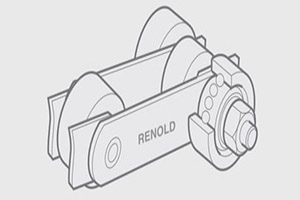

Внешние ролики для использования на цепи с полыми пальцами подшипника
Подвесные катки имеют два основных преимущества; в качестве носителей прямого груза они позволяют использовать цепные ролики исключительно для зубчатых передач, а в случае износа внешних роликов их можно легко заменить, не прибегая к замене цепи. Они особенно полезны, когда навесное оборудование предотвращает движение зубчатых роликов по опорным направляющим на обратном пути или при высокой нагрузке на ролики.

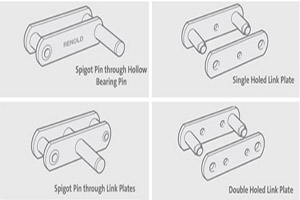

Установочные штифты и соединительные пластины с отверстиями
Установочные пальцы могут быть собраны либо с помощью полых опорных штифтов, либо с помощью соединительных пластин и закреплены гайкой и пружинной шайбой.
Одиночная прорезь в основном используется с установочными штифтами и требуется на обеих сторонах цепи. Двойная прорезь предназначена для установки специальных приспособлений на одной или обеих сторонах цепи. Отверстия во внутренних пластинах утоплены на внутренней стороне, чтобы головки болтов не засоряли зубья звездочки.
